D250SA+SMARTPASS120 製品概要

D250SAについて

D250SAはアイドリングストップ車に対応したサブバッテリー走行充電システムです。
特許取得の充電プログラムによりオルタネータの電力を効率的にサブバッテリーに充電します。

  • 5ステップ充電プログラムでオルタネーターからサブバッテリーを効率的に充電します。
  • アイドリングストップ車にも対応します。
  • 電圧・電流の調整を全自動で行います。
  • MPPT 対応ソーラーパネル端子(最大 20A)装備。レギュレーター不要で接続可能です。
  • 温度センサー装備。過充電を防止します。
  • AGMバッテリーモードが選択可能です。

SMARTPASS120について

  • D250SAとSMARTPASS120を併用することにより、最大140Aの電流に対応します。
  • サブバッテリーから電力を供給しエンジンスタートを補助します。(スタートアシスタンス)
  • 電装品の切り分けが可能になります。

D250SA+SMARTPASS120について動画でご案内します。

  • CTEK サブバッテリー走行充電システム概要

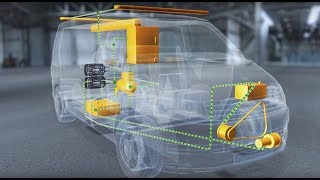

  • CTEK ON BOARD CHARGING SYSTEM

D250SA+SMARTPASS120 ダウンロード

D250SA+SMARTPASS120 製品仕様

  D250SA D250SA+SMARTPASS120
入力電圧 最大23V
出力 電圧 最大14.4V(AGMでは14.7V) 最大20Aまで
電流 最大20A 最大140A
対応バッテリー 12V鉛蓄バッテリー全種(WET、EFB、Ca/Ca、MF、AGM、GEL)
バッテリ容量 40~300Ah 40~800Ah
ソーラーパネル(MPPT) 最大20A
動作温度 -20˚C ~ +50˚C
保護等級 IP65
保証 2年間
本体サイズ 192 × 110 × 65 mm ( L × W × H)
製品重量(g) 700g 1400g(700g+700g)
JANコード D250SA|4580317052535
SMARTPASS120|4580317052542

D250SA+SMARTPASS120 製品価格

  • D250SA
    ¥47,300
    (税込:取付工賃別)

    D250SA
    ¥47,300
    (税込:取付工賃別)

  • 在庫切れのため、販売を終了しました。
  • SMARTPASS120
    ¥51,700
    (税込:取付工賃別)

    SMARTPASS120
    ¥51,700
    (税込:取付工賃別)

  • 在庫切れのため、販売を終了しました。

D250SA+SMARTPASS120 よくあるご質問

SMARTPASS120の電力供給ポートの最大出力は?
最大50Aです。
50A以上の電装品はサブバッテリーへ直接接続してください。
アイドリングストップ車両に対応していますか?
イグニッションONにスマートオルタネーターケーブルを接続し、11.8V以上の状態が5秒間以上続いた場合、サブバッテリーへの充電を開始します。
11.4V以下の状態が10秒間以上続くか、スタータバッテリーの電圧がサブバッテリー電圧より、低くなった場合は、サブバッテリーへの電力供給を停止します。
AGMモードの使用方法
D250SAのAGMケーブルをGNDへ接続することでAGMモードになります。
最大電圧が14.7Vに変更されます。
サブバッテリーにAGMバッテリーを使用する場合は、AGMモードをご使用ください。
複数のサブバッテリーを接続できますか?
接続可能です。接続する際は以下の点に注意してください。
  1. バッテリーは全て同じ製品・同仕様のものを使用してください。
  2. 全てのバッテリーを満充電した状態で接続してください。
    バッテリーのバランスを整えた状態で充電を行わないと、過充電などのトラブルの発生に繋がります。
ソーラーパネルはどのようなものが使用できますか?
推奨ソーラーパネルは 50~300 Wです。
最大入力電圧は23Vです。
23V以上の電圧を入力した場合、本体が故障します。
待機電流はどの程度ありますか?
1か月で1Ah以下です。SMARTPASS120を組合せた場合は7Ah未満です。
D250SAに低電圧遮断機能は付いていますか?
D250SAに低電圧遮断機能は付いていません。警告や遮断機能が付いたメーター等を併用することをお勧めいたします。
サブバッテリーとスタータバッテリーは同一である必要がありますか?
対応した容量ならば、同一である必要はございません。
リチウムイオンバッテリーに使用できますか?
できません。鉛蓄バッテリーのみの対応です。
SMARTPASS120を併用するメリットは何ですか?
サブバッテリーの充電量が少ない場合、SMARTPASS120によりオルタネーターの電流を最大140Aまで供給します。
大容量バッテリー使用時に充電時間の短縮を図れます。
またSMARTPASS120の電力供給ポートを使用することにより、オルタネーターの電流を直接電装品へ供給し、サブバッテリーへの電流供給分を確保します。
5ステップ充電プログラムはD250SAのみで行うため、電流は最大20Aになります。
SMARTPASS120のスタートアシスタンスが動く条件
スタータバッテリーの電圧が下がり、エンジンON時に電圧が6V以下になった場合、スタートアシスタンスが働きます。
※サブバッテリーの充電状態が悪い場合、エンジン起動ができない場合がございます。
SMARTPASS120を単体で使用できますか?
使用できますが、サブバッテリーへの 5ステップ充電プログラムは搭載されておりません。
D250SAとの併用をお勧めいたします。
SMARTPASS120の電力供給ポートはどのように使いますか?
SMARTPASS120の電力供給ポートはオルタ―ネーター作動中はオルタネーターから電力を供給し、車両停止中はサブバッテリーから電力を供給します。
サブバッテリーが11.5V以下になった場合、供給を遮断します。
サブバッテリーが12.0V以上に復帰した時、供給を再開します。
FFヒーターや緊急無線等、重要な電装品はサブバッテリーに直接接続することをお勧めします。
SMARTPASS120の電力供給ポートの最大出力は?
最大80Aです。
80A以上の電装品はサブバッテリーへ直接接続してください。

D250SA+SMARTPASS120 配線について

配線の注意点
取扱説明書に配線・ヒューズの指定が記載されています。指定を守って配線を行ってください。
使用するヒューズ・配線
D250SA単体:30A|D250SA+SMARTPASS120:300A
AWG・sq対応表
AWGsq芯線面積(mm²)
123.54mm²
105.56mm²
8816mm²
61416mm²
51616mm²
42225mm²
23835mm²
142mm²
配線表(D250SA)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
オルタネーター入力側ソーラーパネル入力側 芯線面積(mm²) 4 4 4 6 10 30A
AWG 12 12 12 10 8
sq 3.5 3.5 3.5 5.5 8
サービスバッテリー出力側 芯線面積(mm²) 4 6 10 30A
AWG 12 10 8
sq 3.5 5.5 8
アース接続 芯線面積(mm²) 4 4 4 4 4
AWG 12 12 12 12 12
sq 3.5 3.5 3.5 3.5 3.5
配線表(SMARTPASS120)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
コネクタープレートを使用せずD250SAに配線する場合 芯線面積(mm²) 4 6 10 10 10
AWG 12 10 8 8 8
sq 3.5 5.5 8 8 8
GNDケーブル 2A
オルタネーター入力側 芯線面積(mm²) 35 35 35 50 50 300A
AWG 2 2 2 1 1
sq 38 38 38 38 38
サービスバッテリー出力側 芯線面積(mm²) 35 35 35 300A
AWG 2 2 2
sq 38 38 38
電装品出力側 芯線面積(mm²) 16 16 16 50A
AWG 5 5 5
sq 16 16 16
※本製品並びに製品仕様は品質向上のために予告なしに変更または修正される場合があります。
