D250T+SMARTPASS120T 製品概要

D250Tについて

「D250T」は、24V電装システムでサブバッテリーへ効率的に走行充電が可能なユニットです。
「SMARTPASS120T」を併用することで、最大130Aの充電が可能です。
キャンピングカーの他、トラック・バス等で活躍します。

  • 4ステップ充電プログラムでオルタネーターからサブバッテリーを効率的に充電。
  • 12Vイコライザー内蔵。スタータバッテリーのバッテリー充電量を管理します。
  • 温度センサー装備。過充電を防止します。
  • 過充電、過電流保護機能搭載。

SMARTPASS120Tについて

  • 単体で120A。D250Tと併用することにより、最大130Aの電流に対応します。
  • 24Vリチウムバッテリーに対応。
  • スマートオルタネーター対応。充電制御車・アイドリングストップ車にも対応します。
  • 電装品の切り分け使用が可能になります。
  • 温度センサー装備。過充電を防止します。
  • スタータバッテリーをトリクル充電します。(サブバッテリー充電量が良好な場合)
  • 過充電、過電流保護機能搭載。

【SMARTPASS120Tを単体で使用する場合】
SMARTPASS120T単体では昇圧しませんが、24Vリチウムイオンバッテリーでの使用も可能です。
※D250Tと合わせる場合は、昇圧プログラムは鉛蓄バッテリー(AGM含む)向けに設定されているため、リチウムに使用するとバッテリーを壊すリスクがあります。

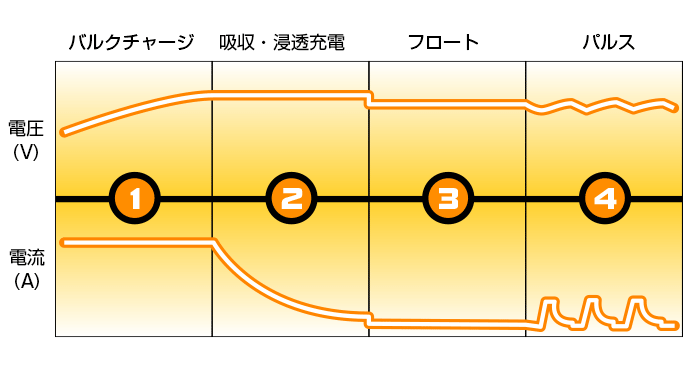

D250T 充電フロー

鉛蓄バッテリー(通常、AGM)

走行充電器 D250T(鉛蓄バッテリー)のインジケーター
  1. バルクチャージ
    最大電流で、バッテリー容量の80%まで充電します。
  2. 吸収・浸透充電
    電流を絞りながら、バッテリー容量の最大100%まで充電します。
  3. フロート
    定電圧で充電することで、バッテリー電圧を最大レベルで維持します。
  4. パルス
    バッテリー容量を 95~100% で維持します。
    バッテリ電圧を測定してバッテリが完全に充電された状態を保つために、必要に応じてパルス充電を行います。

D250T+SMARTPASS120T ダウンロード

D250T+SMARTPASS120T 製品仕様

  D250T D250T+SMARTPASS120T
入力電圧 最大32V
出力 電圧 最大 28.8V
電流 最大10A 最大130A
対応バッテリー 24V鉛蓄バッテリー全種(WET、EFB、Ca/Ca、MF、AGM、GEL)
バッテリ容量 28~150Ah  28~800Ah
通常接続時 充電開始 26.2V以上の状態が5秒間以上続いた場合
停止 25.6V以下の状態が5秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合
スマートオルタネータ接続時 充電開始 イグニッションON時に23.6V以上の状態が4秒間以上続いた場合
停止 イグニッションON時に22.8V以下の状態が10秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合
動作温度 -20˚C ~ +50˚C
保護等級 IP65
保証 2年間
本体サイズ 192 × 110 × 65 mm(L × W × H) 192 × 225 × 65 mm(L × W × H)※連結時
製品重量(g) 700g 1400g(700g+700g)
製品番号 D250T|40-373
SMARTPASS120T|40-329
JANコード D250T|4580317053730
SMARTPASS120T|4580317053297

D250T+SMARTPASS120T 製品価格

この製品は、業者販売も承ります。ご要望の際は、上のバナーから「業販取引 お問い合わせ」ページへお越しいただき、お問い合わせください。

D250T+SMARTPASS120T よくあるご質問

充電制御車・アイドリングストップ車両に対応していますか?
SMARTPASS120Tのスマートオルタネーターケーブルに、車両のイグニッションONを接続した場合に対応します。
イグニッションON時に23.6V以上の状態が5秒間以上続いた場合、サブバッテリーへの充電を開始します。
22.8V以下の状態が10秒間以上続くか、スタータバッテリーの電圧がサブバッテリー電圧より、低くなった場合は、サブバッテリーへの電力供給を停止します。
複数のサブバッテリーを接続できますか?
接続可能です。接続する際は以下の点に注意してください。
  1. バッテリーは全て同じ製品・同仕様のものを使用してください。
  2. 全てのバッテリーを満充電した状態で接続してください。
※ バッテリーのバランスを整えた状態で充電を行わないと、過充電などのトラブルの発生に繋がります。
待機電流は、どの程度ありますか?
1か月で1Ah以下です。SMARTPASS120Tを組合せた場合は9Ah未満です。
D250Tに低電圧遮断機能は付いていますか?
D250Tに低電圧遮断機能は付いていません。警告や遮断機能が付いたメーター等を併用することをお勧めいたします。
サブバッテリーと、スタータバッテリーは同一である必要がありますか?
対応した容量ならば同一である必要はございません。
D250Tの動作確認はどのように行いますか?

D250T本体から出ている出力ステータス信号線を24Vのランプ(最大2W)に接続してください。
動作状態がランプの光で判ります。

詳細は、同梱された説明書のP138をご覧ください。
D250TのEQU(イコライザー)はどのような効果がありますか?

「2つの12Vバッテリーが、直列に接続されている24Vシステム」で、特にバッテリーの1つに12Vの電装品が接続されている場合、2つのバッテリーの電圧が不均衡になる可能性があります。

サブバッテリーが完全に充電されると、D250Tは両方の12Vスタータバッテリーの電圧レベルを測定します。
この2つのバッテリーの電圧に差がある場合、D250Tは電圧レベルを均等化して、スタータバッテリーの性能と寿命を向上させます。

D250TのEQU(イコライザー)は必ず使用する必要がありますか?
必ず使用する必要はありません。
EQU(イコライザー)を使用しない場合は、EQU配線を接続しないでください
D250TとSMARTPASS120Tを併用するメリットは何ですか?

サブバッテリーの充電量が少ない場合、SMARTPASS120Tを併用することにより、オルタネーターの電流をサブバッテリーへ最大130Aまで供給します。

大容量バッテリー使用時に、充電時間の短縮を図れます。

またSMARTPASS120Tの電力供給ポートを使用することにより、オルタネーターの電流を直接電装品へ供給し、サブバッテリーへの電流供給分を確保します。
※4ステップ充電プログラムはD250Tのみで行うため、電流は最大10Aになります。

24Vリチウムバッテリーに対応していますか?
SMARTPASS120T単体使用時にのみ対応します。
D250Tは対応できません。
SMARTPASS120Tの電力供給ポートは、どのように使いますか?
SMARTPASS120Tの電力供給ポートはオルタネーター作動中はオルタネーターから電力を供給し、車両停止中はサブバッテリーから電力を供給します。
サブバッテリーが、「23.0V以下」になった場合、供給を遮断します。
サブバッテリーが、「24.0V以上」に復帰した時、供給を再開します。
FFヒーターや緊急無線等、重要な電装品はサブバッテリーに、直接接続することをお勧めします。
SMARTPASS120Tの電力供給ポートの最大出力は?
最大100Aです。
100A以上の電装品はサブバッテリーへ直接接続してください。

D250T+SMARTPASS120T 配線について

配線の注意点
取扱説明書に配線・ヒューズの指定が記載されています。指定を守って配線を行ってください。
使用するヒューズ・配線
D250T単体:15A | D250T+SMARTPASS120T:300A
AWG・sq対応表
AWGsq芯線面積(mm²)
AWG 161.25 sq1.5 mm²
AWG 142 sq2.5 mm²
AWG 123.5 sq4 mm²
AWG 105.5 sq6 mm²
AWG 88 sq16 mm²
AWG 614 sq16 mm²
AWG 422 sq25 mm²
AWG 238 sq35 mm²
AWG 142 mm²
配線表(D250T)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
オルタネーター入力側ソーラーパネル入力側 芯線面積(mm²) 2.5 2.5 4 4 6 15A
AWG 14 14 12 12 10
sq 3.5 3.5 3.5 3.5 5.5
サービスバッテリー出力側 芯線面積(mm²) 2.5 4 6 15A
AWG 14 12 10
sq 3.5 3.5 5.5
EQU 芯線面積(mm²) 2.5 2.5 4 4 6 15A
AWG 14 14 12 12 10
sq 3.5 3.5 3.5 3.5 5.5
SIGNAL 芯線面積(mm²) 1.5 1.5 1.5 1.5 1.5
AWG 16 16 16 16 16
sq 1.25 1.25 1.25 1.25 1.25
アース接続 芯線面積(mm²) 1.5 1.5 1.5 1.5 1.5
AWG 16 16 16 16 16
sq 1.25 1.25 1.25 1.25 1.25
配線表(SMARTPASS120T)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
コネクタープレートを使用せずD250Tに配線する場合 芯線面積(mm²) 2.2 4 6
AWG 14 12 10
sq 3.5 3.5 5.5
オルタネーター入力側 芯線面積(mm²) 35 35 35 50 50 300A
AWG 2 2 2 1 1
sq 38 38 38 38 38
サービスバッテリー出力側電装品出力側 芯線面積(mm²) 35 35 35 300A
AWG 2 2 2
sq 38 38 38
※本製品並びに製品仕様は品質向上のために予告なしに変更または修正される場合があります。
